卡钳式电子手刹的内部结构和工作过程

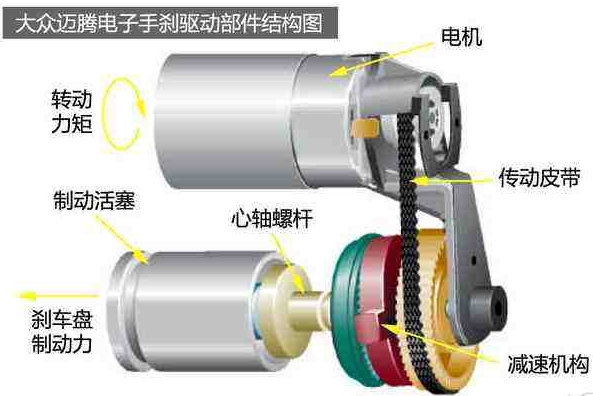

　　大众迈腾的卡钳式电子手刹驱动图。从结构图中我们可以看到电机、传动皮带、减速机构、心轴螺杆以及活塞。



　　当驾驶员拉动位于换挡杆附近的电子手刹按钮时，电子手刹控制模块接收到来自按钮的信号。如当前车辆的行驶状态符合电脑中所预设的条件，控制模块则会向执行机构的电机施加12V电压让其转动。电机释放的扭矩通过减速机构传递到心轴螺杆，心轴螺杆通过螺栓螺母机构推动制动活塞轴向运动实现对后轮的制动。
　　卡钳式电子手刹的工作过程
　　了解了卡钳式电子手刹的结构后，我们再来了解一下其工作逻辑。我们下面以大众迈腾的卡钳式电子手刹为例进行说明。
　　车速小于7km/h的工作逻辑：驾驶员通过拉动电子手刹按钮使用手刹，位于后轮刹车钳上的手刹控制模块电机开始转动，对刹车盘施加制动力；同时传统的液压制动也介入工作，让制动响应更加敏捷。车辆在驻车时，驾驶员通过踩油门或者踩刹车(使制动力达到10bar)能实现自动释放手刹。
　　车速大于7km/h的工作逻辑：驾驶员拉动并拉住电子手刹开关会启动动态紧急制动功能。当行车制动器工作正常时，会通过ESP系统(电控车辆稳定行驶系统)控制行车制动器对四个的进行制动。
